سنگ‌شکن فکی(JAW CRUSHER)

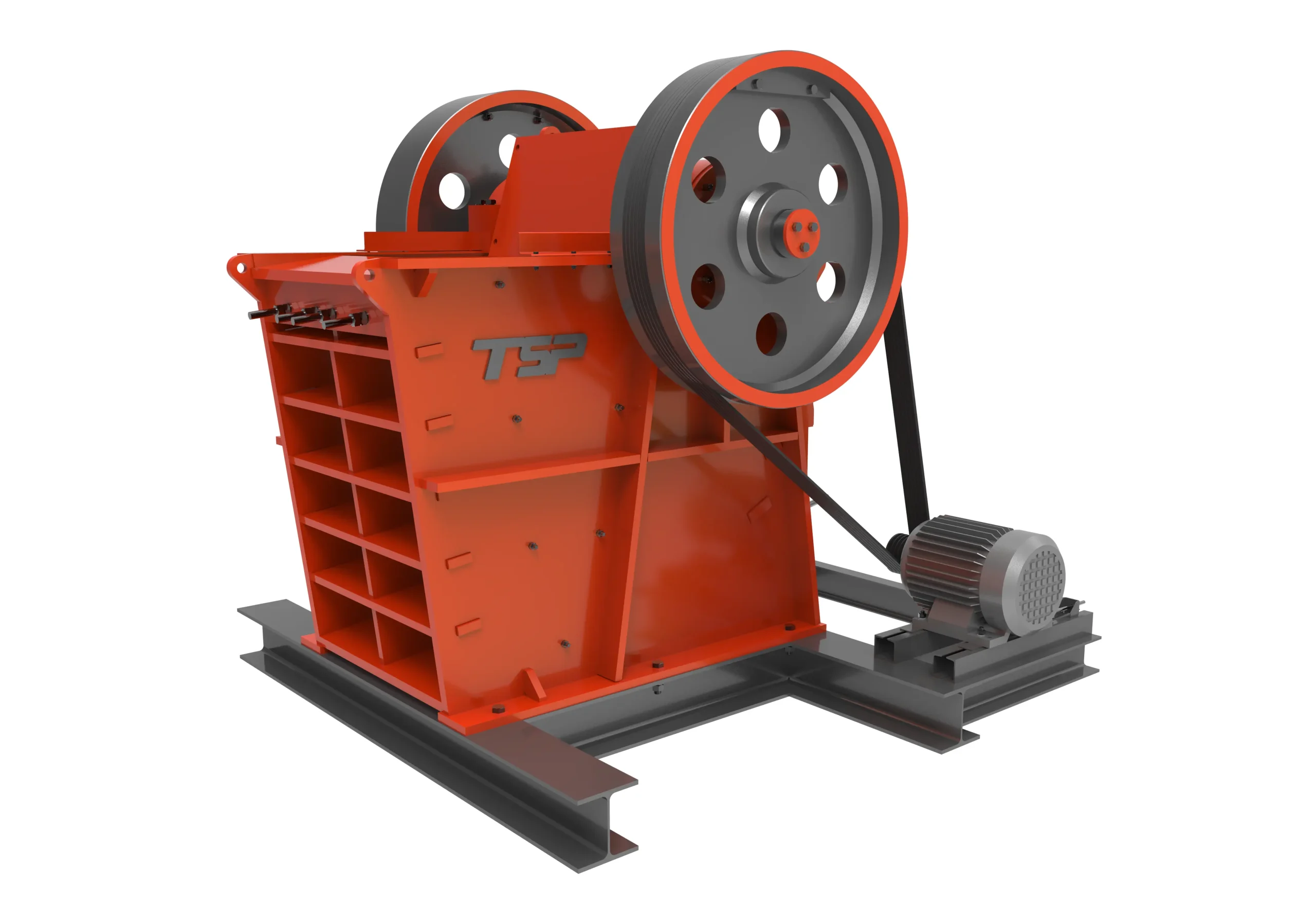

معرفی سنگ‌شکن فکی (Jaw Crusher)

این نوع دستگاه‌ها به عنوان سنگ‌شکن‌های اولیه در خطوط فرآوری شناخته می‌شوند. طراحی مهندسی و مستحکم این تجهیزات به گونه‌ای است که برای خردایش انواع مواد معدنی سخت و سنگ‌های بزرگ در اندازه‌ها و ظرفیت‌های مختلف، عملکردی بی‌نظیر و پایدار ارائه می‌دهند.

مکانیزم عملکرد و اساس کار

اساس کار سنگ‌شکن فکی بر ورود سنگ‌ها به یک محفظه خردایش V شکل (که انتهای آن باز می‌باشد) استوار است. عملیات خردایش طی مراحل زیر انجام می‌گیرد:

• ورود بار و حرکت فک: یکی از اضلاع این محفظه (شانه فک متحرک) به طور مرتب به جلو و عقب حرکت می‌کند. زمانی که شانه فک متحرک به سمت عقب می‌رود، فاصله بین آن و ضلع ثابت (شانه فک ثابت) زیاد شده و سنگ‌ها به طور طبیعی و با وزن خود به طرف پایین حرکت کرده و فضای خالی را پر می‌کنند.

• عملیات خردایش: در زمان برگشتِ شانه فک متحرک به سمت جلو، سنگ‌های موجود در محفظه، تحت فشار بسیار بالایی که از سوی شانه متحرک (تامین‌شده توسط قطعه توگل) وارد می‌شود، خرد شده و به قطعات کوچکتری تبدیل می‌گردند.

• خروج مصالح: این چرخه تا زمانی ادامه پیدا می‌کند که ابعاد سنگ‌ها به اندازه فاصله تنظیمیِ انتهای شانه فک (خروجی دستگاه) برسد و از زیر محفظه خارج شوند.

تعیین سایز و ابعاد ورودی مجاز

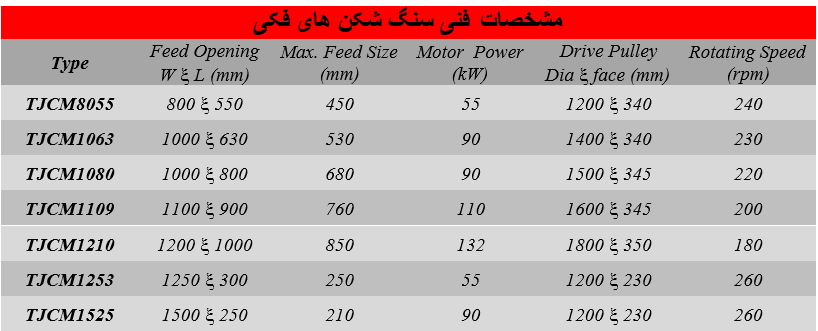

در استانداردهای طراحی سنگ‌شکن‌های فکی، ابعاد دهانه ورود مواد به عنوان “سایز سنگ‌شکن” معرفی و استفاده می‌گردد. از نظر فنی و مهندسی، اندازه سنگ ورودی مجاز به هر دستگاه سنگ‌شکن فکی، باید تقریباً معادل ۸۰٪ تا ۸۵٪ عدد کوچکترِ دهانه ورودی دستگاه در نظر گرفته شود تا بهترین بازدهی حاصل گردد و از انسداد دهانه جلوگیری شود.
