آسیای گردان گلوله ای(BALL MILL)

معرفی آسیای گلوله‌ای (Ball Mill)

زمانی که در خطوط فرآوری و استحصال مواد معدنی نیاز است مواد به صورت پودرهای بسیار نرم درآیند، از آسیای گلوله‌ای (Ball Mill) استفاده می‌شود. این دستگاه از یک استوانه گردان تشکیل شده که عمل خرد کردن مواد در آن توسط بار خردکننده (گلوله‌های فولادی، سرامیکی یا سنگ‌های معدنی مانند سیلیس) انجام می‌گیرد.

برای جلوگیری از سایش بدنه اصلی، جداره داخلی آسیاب با پوشش‌های فولادی مقاوم به سایش، پوشش‌های لاستیکی یا زره‌های سرامیکی و سیلیس پوشانده می‌شود.

نحوه عملکرد و مکانیزم خردایش

عمل خرد شدن مواد در اثر دوران استوانه آسیاب و ترکیب دو عامل رخ می‌دهد:

1. سقوط و ضربه: ناشی از افتادن گلوله‌ها بر روی یکدیگر و روی مواد معدنی.

2. سایش: در اثر فشار و له شدن مواد بین گلوله‌ها یا بین گلوله‌ها و جداره داخلی آسیاب.

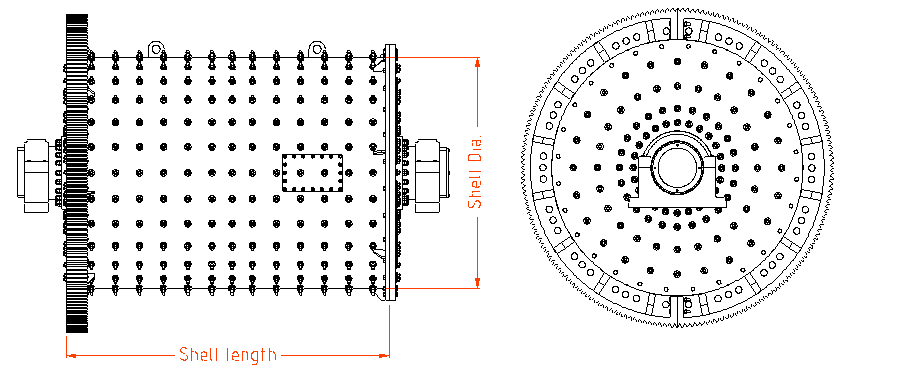

میزان خرد شدن مواد رابطه مستقیمی با طول آسیاب و زمان ماند مواد در داخل آن دارد؛ هرچه طول استوانه بیشتر باشد، محصول خروجی نرم‌تر و ریزتر خواهد بود.

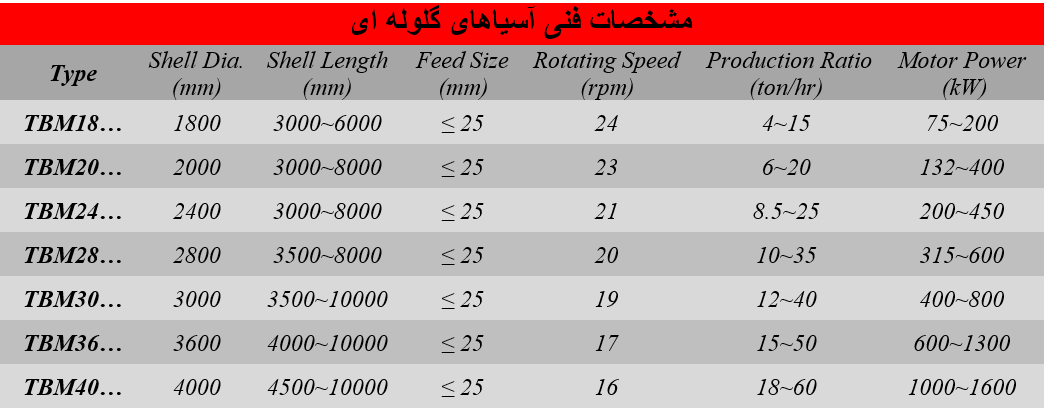

مشخصات و دامنه عملکرد فنی

• ابعاد بار ورودی: با توجه به طراحی دستگاه و نیاز خط تولید، از ۲ میلی‌متر تا ۷۰ میلی‌متر متغیر است.

• محصول خروجی: بر اساس سفارش بهره‌بردار از ۵ میکرون تا ۸۰۰ میکرون قابل دریافت است.

• نسبت خردایش: توانایی دستیابی به نسبت خردایش بی‌نظیر حتی تا ۳۰۰0.

انواع بال میل و سیستم انتقال توان

بال میل‌ها متناسب با نوع نیاز خطوط تولید به سه صورت ساخته می‌شوند:

• مدل بچ (Batch / دسته‌ای): انتقال توان معمولاً توسط پولی و تسمه انجام می‌شود.

• مدل مداوم (Continuous) و مدولار (Modular): انتقال توان توسط سیستم قدرتمند دنده و پینیون صورت می‌گیرد.
