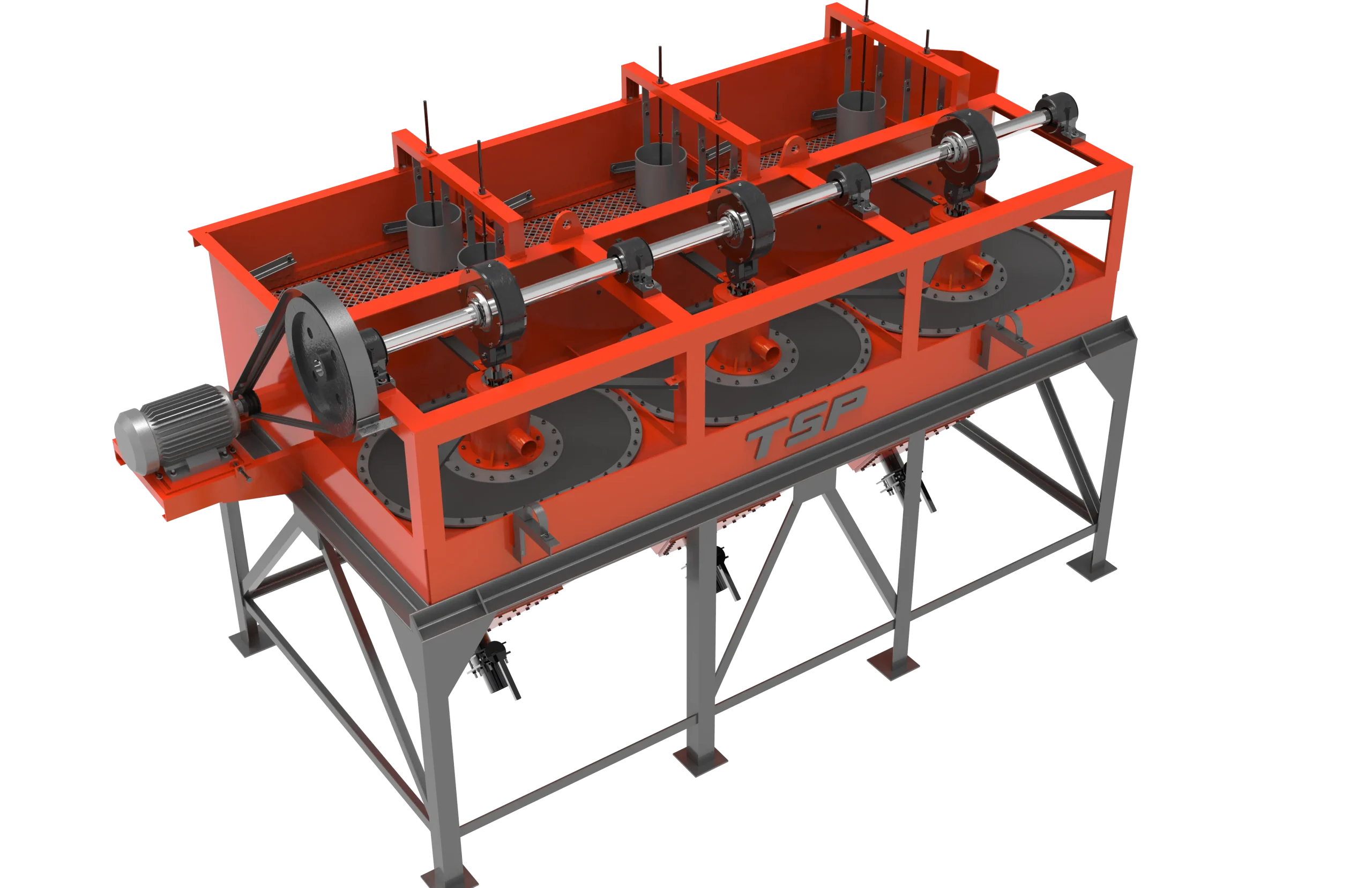

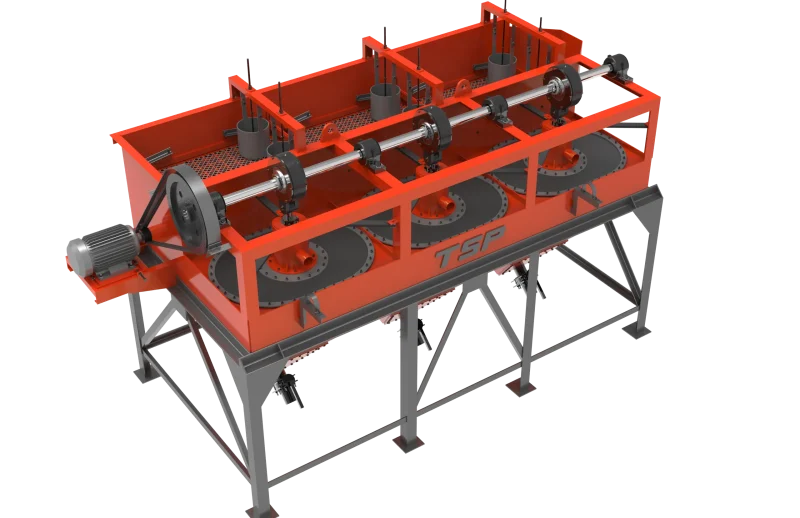

جیگ دیافراگمی(DIAPHRAGM JIG)
جیگ دیافراگمی یکی از کارآمدترین تجهیزات پرعیارسازی ثقلی برای مواد نسبتاً دانه درشت (معمولاً ۳ تا ۱۰ میلیمتر) است. این دستگاه با ایجاد حرکت نوسانی متناوب سیال، کانیها را بر اساس اختلاف چگالی به دو لایه پرعیار در زیر و باطله در بالا تفکیک میکند.
معرفی جیگ دیافراگمی
یکی از روشهای پرعیارسازی ثقلی مواد، آرایش آنها توسط جیگ است که معمولاً برای پرعیارسازی مواد نسبتاً دانه درشت (معمولاً ۳ تا ۱۰ میلیمتر) مورد استفاده قرار میگیرد.
اساس کار و مکانیزم جداسازی
اساس کار جیگ بر ایجاد لهایی از مواد با چگالیهای متفاوت در اثر حرکت متناوب عمودی سیال میباشد. بدین معنی که با ایجاد یک حرکت نوسانی سیال (آب) و تنظیم مناسب فرکانس و دامنه نوسانات، شرایطی فراهم میگردد که دانههای با چگالی بالاتر سریعتر سقوط کرده و در لایه زیرین قرار گیرند، در حالی که دانههای با چگالی کمتر در سطح لایه جای میگیرند.
خروجی و تفکیک محصول
حرکت جهشی و کششی ایجاد شده در طول مسیر جیگ، مواد ورودی را به تدریج به دو لایه پرعیار در زیر و کمعیار در بالا تفکیک میکند. در نهایت با خارج کردن مستقل این دو لایه، محصول پرعیار و باطله از دو خروجی مجزا خارج و جمعآوری میگردند.
